Antenas:
En cuanto a la antena podemos intentar con
varias cosas:
1.
Con la antena corta del HT se lo puede activar, pero con algo un poco
mejor, como una media onda para VHF y 2x ⅝ para UHF es posible
activarlo más fácilmente. Hay que tener siempre en cuenta que se
deberá buscar la máxima señal, considerando los cambios de
polarización, buscándose además una buena posición, que no deberá
ser un sitio alto, sino más bien un lugar bajo, encerrado pero con el
cielo libre para, de esta forma, tratar de privilegiar la recepción
de las señales provenientes desde el espacio sobre las terrestres.
Podemos también, con un poco de práctica y pruebas, mejorar un poco
la cosa valiéndonos de reflectores naturales y gratuitos como por
ejemplo la tapa de motor o baúl de los autos, techos de chapa, techos
con membrana de aluminio, etc.
2.
Con una vertical de alta ganancia o con direccionales sin posibilidad
de variar el ángulo de elevación, obtendremos buenos resultados en
las pasadas bajas, digamos pasadas de menos de 30º de elevación.
Pensemos que estas antenas están diseñadas para alta ganancia en ángulos
bajos, obviamente a costas de radiación bajísima en ángulos altos,
debido a que fueron pensadas para comunicar a la mayor distancia
posible sobre la Tierra.
3.
Una salida muy económica y muy fácil de construir es el tipo de
antena llamada Turnstile, que no es más que un par de dipolos
cruzados horizontales, alimentados con desfasaje de 90º para
polarizar circular y con reflector por debajo. Este tipo de antena,
instalada más o menos baja, es muy buena para pasadas de mas de 20º
y excelente para las mas altas, no hay que apuntarla y posee buena
inmunidad a los indeseados ruidos y otras emisiones que no provengan
del cielo.
Particularmente
la construí utilizando como centro portante, una cupla de caño
sanitario de Ø 1½” de 3,2mm de espesor, dónde realicé cuatro
agujeros roscados W1/4 a 90º uno del otro y todos sobre el mismo
plano.
Los elementos irradiantes los hice con
varillas de aluminio de ¼” a las que les rosqué una de sus puntas,
unos 20mm.
Luego fijé las varillas en la cupla, pero
antes de enroscar cada una le puse una tuerca de acero inoxidable para
que funcione como tope; por la parte interior, arandela de inoxidable,
terminal de conexión, otra arandela y otra tuerca de inoxidable para
apretar bien todo el elemento (con cuidado porque que las roscas son
de aluminio y las tuercas de acero).
Los
reflectores los armé con caños de aluminio de Ø 10mm cruzados y
pegados con silicona directamente sobre el mástil, que no es ni más
ni menos que un pedazo de 2m de caño sanitario de Ø 1½” y espesor
3,2mm.
Las
medidas que adopté fueron las siguientes
|
Frecuencia
|
Dipolo
|
Reflector
|
Separación D-R
|
Enfasador (f.v. 0,66)
|
146 MHz
|
96,5cm
|
103cm
|
77cm
|
34cm
|
|
436 MHz
|
32cm
|
34cm
|
26cm
|
11cm
|
Alimentando
con 50Ω, deberemos ajustar el cable porque la antena “anda”
por los 75Ω, o sinó hacerle un adaptador de 0,331λ de 50Ω
+ 0,081λ de 75Ω , en lugar de sólo ¼λ de 50Ω, y
alimentar por acá.
Para
interconectar los dipolos, supongamos que, visto de arriba, tenemos
ubicados cada medio elemento según el cuadrante de un reloj, uno a
las 3, uno a las 12, uno a las 9 y el último a las 6.
Con
el centro del alimentador tomamos el elemento de las 3 y el centro del
enfasador (¼λ de coaxial de 75Ω); la malla del alimentador
con la malla del enfasador van al elemento de las 9; el centro de la
otra punta de enfasador va al elemento de las 12 y por último la
malla de esta punta del enfasador va a las 6.
Referente
a la separación entre los reflectores y los dipolos, ésta puede
variar entre 0,22λ y 0,45λ, llevando aparejado ésta variación,
el cierre o la apertura del lóbulo de irradiación del conjunto, es
decir, a menor separación la figura se cerrará hacia arriba
perdiendo ganancia en los ángulos bajos (ideal para pasadas altas),
mientras que a mayor separación el lóbulo se abre aumentando en lo
ángulos bajos a costas de una leve pérdida en los ángulos altos
(pasadas bajas).
4.
Si contamos con direccionales, de polarización circular o no, pero con
posibilidad de movimiento en acimut y elevación, la cosa no podría
ser mejor, el único inconveniente es que tendremos que contratar un
pulpo porque vamos a tener que corregir acimut, elevación, frecuencia
de subida y de bajada, todo en 10 o 15 minutos que dura una pasada,
ahora bien, si la computadora nos maneja los rotores, la cosa se pone
más buena.
Efecto Doppler:
Se produce debido a la velocidad relativa
entre el transmisor y el receptor, poniéndose en evidencia a través
de un corrimiento de frecuencia.
Cuando el satélite se acerca transmitiendo a
nuestra estación, nuestro receptor “ve pasar” mas frentes de onda
por unidad de tiempo que los emitidos debido a la velocidad relativa
de acercamiento, y de incremento proporcional a ésta, con lo que
observaremos que la frecuencia en que escuchamos es superior a la que
sabemos está operando el satélite, entonces, para escuchar bien
debemos subir algunos Khz., 5 ó 10.
De igual manera, mientras el satélite se
acerca recibiendo “va viendo” una frecuencia superior a la emitida
por nosotros, con lo que para “caer” en una frecuencia de entrada
lo más próxima a la justa deberemos emitir un poco por debajo
(afortunadamente los receptores son bastante anchos y
desafortunadamente la mayor parte de los equipos sencillos no nos
permite movernos de a menos de 5 Khz.).
Así mismo, cuando el satélite se aleja de
nuestra estación transmitiendo, nuestro receptor “ve pasar” menos
frentes de onda por unidad de tiempo que los emitidos debido a la
velocidad relativa con que se aleja, y de incremento proporcional a ésta,
con lo que observaremos que la frecuencia en que escuchamos es
inferior a la que sabemos está operando el satélite, entonces, para
escuchar bien debemos bajar algunos Khz., 5 ó 10.
Con idéntico razonamiento, mientras el satélite
se aleja recibiendo “va viendo” una frecuencia inferior a la
emitida por nosotros, con lo que para “caer” en una frecuencia de
entrada lo más próxima a la justa deberemos emitir un poco por
arriba.
Sólo cuando la velocidad relativa entre el
satélite y nuestra estación sea baja podremos transmitir y recibir
en la frecuencia justa del transponder.
Como conclusión del corrimiento de frecuencia
a causa del efecto Doppler nos queda escuchar muchísimo, tomar notas
para usar es futuras pasadas parecidas, y probar, probar y probar.
Predicción de paso:
Para poder trabajar el satélite es preciso
conocer en que momento nos “ve” y más o menos por donde
”anda”, o a que hora y por dónde “sale” y a que hora y por dónde
se “pone”; para ello deberemos disponer de alguna de estas
opciones.
1.

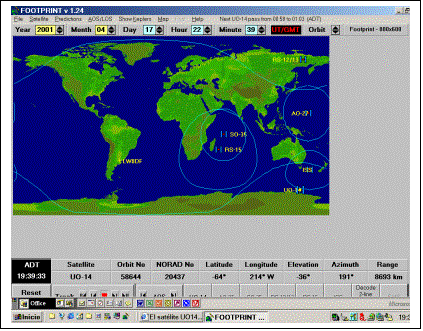

Tendremos que bajar de Internet, o conseguir, algún programa de
seguimiento ( p.ej. Winorbit o Footprint), instalarlo en nuestra “máquina”,
“cargarle” elementos keplerianos actualizados, fijar nuestra
posición y ajustar la hora lo más exactamente posible. Luego habrá
que aprender a usar el soft y verificar nuestras predicciones
para asegurarnos que todo fue seteado correctamente.
Los elementos
keplerianos son unos datos en forma de juego prearmado de una forma
específica, y relativos a la mecánica orbital de cada satélite,
que, junto con nuestra posición y la hora, son utilizados por los
programas para calcular las posiciones de los satélites. Los juegos
de keplerianos están disponibles en varios sitios de Internet y se
cargan sin necesidad de saber como son, solo debemos asegurarnos que
estén actualizados y en el formato correcto, también podemos
suscribirnos a servicios gratuitos de distribución por e-mail.
2.
Podemos conseguir tablas de
pasadas de algún colega o radio club que posean funcionando el
software de predicción.
3.
Podemos suscribirnos en
forma gratuita a servicios de distribución automática de predicción
de pasadas por e-mail, como por ejemplo el Jpass de la NASA.
Forma de operar:
Debemos tener en cuenta que el satélite tiene
una sola frecuencia de acceso y la pasada es muy corta, del orden de
los 10 a 15 minutos, por lo que el QSO deberá limitarse al solo
intercambio de señales, el intercambio de QSLs deberá hacerse con
datos de guía o buró.
Lo principal e importante es escuchar y ¡¡¡no
modular si no escuchamos nuestro retorno!!!, si no llegara a haber
nadie, cosa muy rara, llamar bien cortito y conciso
Respetar a quienes están saliendo, ¡no
sobremodular! y permitir operar a los demás.
Hay un satélite más de similares
características, el AO27, pero, según noticias, actualmente tiene
algunos problemas en sus baterías y sólo está operativo en algunas
oportunidades y siempre y cuando esté iluminado por el So
De todas maneras se puede intentar escucharlo,
por las dudas.
|
|
AO27
|
|
Uplink:
|
145.850 MHz FM
|
|
Downlink:
|
436.795 MHz FM
|
Bibliografía:
VHF / UHF
Manual RSGB
QST Vol 85 Nº3 (Mar 2001)
ARRL Antenna Book 18th edition
Antenas Dr.
L. M. Moreno Quintana (h)
Internet:
www.AMSAT.org
www.riglib.demon.co.uk/footprnt.html
www.sat-net.com
www.ee.surrey.ac.uk/CSER/UOSAT/missions/uosat3.html
Nos encontramos en la próxima pasada, o sinó
antes y después, en 145.760 (ahora que vamos a comunicar con todo el
país, por qué no fijar también una frecuencia en 80m o 40m?)
